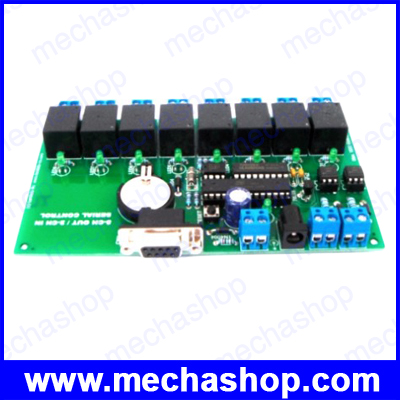

บอร์ดควบคุม บอร์ดควบคุมผ่านคอมพิวเตอร์ อุปกรณ์ควบคุมผ่านคอมพิวเตอร์ Serial Control Boards รุ่น SC-820

บอร์ดควบคุม บอร์ดควบคุมผ่านคอมพิวเตอร์ อุปกรณ์ควบคุมผ่านคอมพิวเตอร์  Serial Control Boards รุ่น SC-820

>> เช็คสต๊อคสินค้า <<

บอร์ดควบคุมผ่านคอมพิวเตอร์ แบบ Standalone  รุ่น SC-820 เปรียบเสมือนอุปกรณ์อิเล็กทรอนิคส์ที่มีช่องเอาต์พุต 8 ช่อง ช่องอินพุต 2 ช่อง แบบ Isolated ที่สามารถใช้เป็นเงื่อนไขในการสั่งงานสวิตช์ได้
บอร์ดควบคุมผ่านคอมพิวเตอร์รุ่นนี้ มีระบบการทำงานที่สามารถทำงานได้ 2 ระบบ การทำงานในระบบแรกจะเป็นการทำงานโดยการควบคุมผ่านระบบคอมพิวเตอร์ ( Serial Port หรือ RS-232) และจะทำงานแบบ Standalone คือทำงานด้วยตัวเองตามโปรแกรมเวลาที่ตั้งไว้
ส่วนการทำงานในระบบที่ 2 จะเป็นการทำงานผ่านพอร์ตอนุกรม ซึ่งจะใช้คำสั่งSSC (Simple String Command) ที่จะช่วยให้การสั่งงานรีเลย์ของแต่ละช่องทำได้ง่ายขึ้น ยกตัวอย่างเช่น  การส่งอักษร "@1 N1" ตามด้วยสัญลักษณ์ Return จะทำให้ช่องที่ 1 เปิด เป็นต้น
นอกจากนี้ในระบบที่เป็นแบบ Standalone ยังสามารถบันทึกโปรแกรมการปิด-เปิดได้มากถึง 80 โปรแกรม และหลังจากนั้นตัวบอร์ดจะทำงานตามฐานเวลาจริง Real-Time Clock โดยที่ไม่จำเป็นต้องมีคอมพิวเตอร์เป็นตัวควบคุม
และถ้าจะทำการควบคุมการปิดเปิดเป็นสัปดาห์ก็สามารถทำได้โดยใช้ซอฟต์แวร์ที่มาพร้อมกับตัวบอร์ด

คุณสมบัติและการประยุกต์การใช้งานของบอร์ดควบคุมผ่านคอมพิวเตอร์ SC-820 Standalone

• บอร์ดควบคุมผ่านคอมพิวเตอร์ SC-820 มีระบบการทำงาน 2 ระบบ คือ ระบบ Standalone ทำงานด้วยตัวเองตามโปรแกรมเวลาที่ตั้งไว้ และระบบการสั่งงานผ่านคอมพิวเตอร์
• บอร์ด รุ่น SC-820 จะมีแบ็ตเตอรีแบ็คอัพและระบบฐานเวลาจริงในตัว
• สามารถบันทึกโปรแกรมการปิด-เปิดได้มากถึง 80 โปรแกรม
• บอร์ดควบคุมผ่านคอมพิวเตอร์ สามารถทำการปิดเปิดอุปกรณ์ต่างๆตามที่ต้องการโดยใช้ซอฟต์แวร์ที่มาพร้อมกับบอร์ด หรือผู้ใช้อาจเขียนโปรแกรมขึ้นมาเอง โดยใช้คำสั่งสำเร็จรูปเช่น การส่งค่า “@1 N1” ผ่านไปทางพอร์ตอนุกรมจะทำให้ช่องที่1 เปิด
• บอร์ด รุ่น SC-820 รุ่นนี้สามารถปิดเปิดทีละช่อง ทุกช่องพร้อมกัน หรืออาจจะสลับสถานะปิดเปิดก็ได้
• สามารถนำบอร์ดควบคุมผ่านคอมพิวเตอร์ไปประยุกต์ใช้กับระบบการเตือนภัยได้ โดยต่อสัญญาณจากเซ็นเซอร์ต่างๆเช่น  ตัวตรวจจับควัน สวิชท์แม่เหล็ก ตัวตรวจจับการทุบกระจก หรือเซนเซอร์ชนิดอื่นๆ เข้าทางอินพุตของบอร์ดควบคุม และส่งรีเลย์เอาต์พุตไปเปิดไซเรน
• บอร์ด รุ่น SC-820 สามารถนำไปต่อกับคอมพิวเตอร์แม่ข่าย (Server ) ที่เป็นเว็บเซิร์ฟเวอร์ เพื่อสั่งการให้อุปกรณ์ปิด-เปิด ผ่านทางอินเตอร์เน็ต
• สามารถน้ำไปประยุกต์ใช้งานเกี่ยวกับระบบการควบคุมการรดน้ำสนามหญ้าได้โดยใช้บอร์ดในการควบคุมการปิดเปิดวาล์วไฟฟ้าตามวันและเวลากำหนด
• บอร์ด รุ่น SC-820 รุ่นนี้สามารถปิดเปิดทีละช่อง ทุกช่องพร้อมกัน หรืออาจจะสลับสถานะปิดเปิดก็ได้
• บอร์ดควบคุมผ่านคอมพิวเตอร์ สามารถนำไปประยุกต์ใช้กับงานอุตสาหกรรมเพื่อควบคุมกระบวนการผลิตจากระยะไกลได้

คุณลักษณะเฉพาะของ บอร์ดควบคุมผ่านคอมพิวเตอร์ รุ่น SC-820

• ระบบการคยบคุม: ทำงานด้วยตัวเองหรือควบคุมด้วยคอมพิวเตอร์
• จำนวนรีเลย์เอาพุต: 8 ช่อง
• จำนวนอินพุต (Isolated): 2 ช่อง
• แรงดันอินพุต: 5 - 24 VDC
• หน้าสัมผัสรีเลย์: 7 A 250 VAC
• การเชื่อมต่อกับคอมพิวเตอร์: ผ่านพอร์ตอนุกรม (COM/RS-232)
• คำสั่งที่ใช้ในการสื่อสาร: SSC (Simple String Command)
• จำนวนโปรแกรมเปิด/ปิด: 80 โปรแกรม
• แหล่งจ่ายไฟ: 12 VDC 270 mA
• ขนาด (กว้าง x ยาว): 8.3 cm x 14.2 cm (3.25" x 5.6")

**ใน 1 ชุดจะประกอบไปด้วย บอร์ด และซอฟต์แวร์ CD ตัวอย่างการเขียนโปรแกม เอกสารอธิบายคำสั่ง และโปรโตคอลการสื่อสาร

Diagram บอร์ดควบคุมผ่านคอมพิวเตอร์

ขั้นตอนการทำงานและการต่อใช้งานของบอร์ดควบคุมผ่านคอมพิวเตอร์ BSC004

1. ต่อวงจรการใช้งานตามรูป Diagarms ให้ครบก่อน
2. ติดตั้ง และเรียกโปรแกรมที่มากับซีดี โดยทำตามขั้นตอนที่โปรมติดตั้งแนะนำ
3. ต่อสาย Serial 9 โดยด้านหนึ่งเข้าพอร์ตอนุกรมของคอมพิวเตอร์ และอีกด้านหนึ่งเข้าที่บอร์ดจากนั้น จึงต่อแหล่งจ่ายไฟเข้า
4. เริ่มทดสอบการใช้งานเช่นการปิด-เปิดช่องต่างๆๆหรือคำสั่งโดยตรงในโปรแกรมได้ทันที

การใช้งานควรศึกษาจากคู่มืออย่างละเอียดอีกทีหนึ่ง การใช้งานของ BSC004 ทำหน้าที่เป็นตัวคอนโทรล การเปิดปิดอุปกรณ์ไฟฟ้าได้หลากหลาย เช่น หลอดไฟโคมไฟ โซลินอย เป็นต้น
