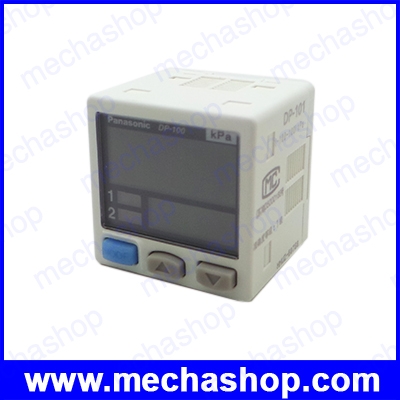

Name: แวคคัมเซนเซอร์ เซนเซอร์เช็คลมดูด Panasonic DP-101 DP101 Digital Vacuum Negative Pressure Sensor Pressure Controller -100 to +100 kPa
SKU: VCS001
Price: 1950 THB
Availability: InStock

รหัสสินค้า	VCS001
หมวดหมู่	Vacuum sensor
ราคา	1,950.00 บาท
สถานะสินค้า	พร้อมส่ง
จำนวน	ตัว

รุ่น	DP-101-E-P
เครื่องหมาย CE	EMC Directive, RoHS Directive
ประเภทของแรงดัน	เกจวัดแรงดัน
ช่วงแรงดันที่กำหนด	-100.0 to +100.0 kPa
ตั้งค่าช่วงความดัน	-101.0 to +101.0 kPa -1.030 to +1.030 kgf/cm² -1.010 to +1.010 bar -14.64 to +14.64 psi -757 to +757 mmHg -29.8 to 29.8 inHg
ทนต่อความดัน	500 kPa
ของเหลวที่ใช้งานได้	ก๊าซไม่กัดกร่อน
แรงดันไฟฟ้า	12 ถึง 24 V DC ± 10% Ripple PP 10% หรือน้อยกว่า
การใช้พลังงาน	การทำงานปกติ: 720 mW หรือน้อยกว่า (การใช้กระแส 30 mA หรือน้อยกว่าที่แรงดันไฟฟ้า 24 V) โหมด ECO: 480 mW หรือน้อยกว่าที่ STD (การใช้กระแส 20 mA หรือน้อยกว่าที่แรงดันไฟฟ้า 24 V) 360 mW หรือน้อยกว่าที่ FULL (ปัจจุบัน การบริโภค 15 mA หรือน้อยกว่าที่แรงดันไฟฟ้า 24 V)
เอาท์พุทเปรียบเทียบ	<เอาต์พุต PNP> ทรานซิสเตอร์ PNP open-Collector - แหล่งกระแสสูงสุด: 100 mA - แรงดันไฟฟ้าประยุกต์: 30 V DC หรือน้อยกว่า (ระหว่างเอาต์พุตเปรียบเทียบและ + V) - แรงดันตกค้าง: 2 V หรือน้อยกว่า (ที่ 100 mA ปัจจุบัน)
การดำเนินการส่งออก	NO / NC (สามารถเลือกได้โดยการใช้ปุ่ม)
โหมดเอาต์พุต	โหมดง่าย / โหมด Hysteresis / โหมดเปรียบเทียบ
Hysteresis	ขั้นต่ำ 1 หลัก (ตัวแปร) (2 หลักเมื่อใช้หน่วย psi)
การทำซ้ำ	± 0.1% FS (ภายใน± 2 หลัก)
เวลาตอบสนอง	2.5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1,000 ms, 5,000 ms, สามารถเลือกได้โดยใช้ปุ่มกด
การป้องกันการลัดวงจร	Incorporated
หน้าจอ	4 หลัก + 4 หลักจอแสดงผล LCD 3 สี (อัตราการรีเฟรชของจอแสดงผล: 250 ms, 500 ms, 1,000 ms, สามารถเลือกได้โดยใช้ปุ่มกด)
ช่วงความดันที่แสดงได้	-101.0 to +101.0 kPa -1.030 to +1.030 kgf/cm² -1.010 to +1.010 bar -14.64 to +14.64 psi -757 to +757 mmHg -29.8 to 29.8 inHg
หลอดไฟการทำงาน	LED สีส้ม
การป้องกัน	IP40 (IEC)
อุณหภูมิโดยรอบ	-10 ถึง +50 +14 ถึง +122 Storage, ที่เก็บ: -10 ถึง +60 +14 ถึง +140
ทนต่อแรงดันไฟฟ้า	1,000 V AC เป็นเวลาหนึ่งนาที ระหว่างเทอร์มินัลซัพพลายทั้งหมดที่เชื่อมต่อกันและสิ่งที่แนบมา
ความต้านทานของฉนวน	50MΩหรือมากกว่าด้วย 500 VDC Megger ระหว่างขั้วจ่ายทั้งหมดที่เชื่อมต่อเข้าด้วยกัน
ความต้านทานการสั่นสะเทือน	ความถี่ 10 ถึง 500 Hz, 3 มม. 0.118 ในแอมพลิจูดสองเท่าหรือความเร่งสูงสุด 196 m / s ² , ในทิศทาง X, Y และ Z สองชั่วโมงต่อครั้ง (เมื่อติดตั้งที่แผง: ความถี่ 10 ถึง 150 Hz, 0.75 mm 0.030 ในแอมพลิจูด ความเร่งสูงสุด 49 m / s ²ในทิศทาง X, Y และ Z เป็นเวลาสองชั่วโมงในแต่ละครั้ง)
ความต้านทานแรงกระแทก	การเร่งความเร็ว100 m / s ² (ประมาณ 10 G) ในทิศทาง X, Y และ Z สามครั้งต่อครั้ง
ลักษณะอุณหภูมิ	ภายใน± 0.5% FS (ที่ +20 +68 )
พอร์ตแรงดัน	M5 เกลียวตัวเมีย + G 1/8 เกลียวตัวผู้
วัสดุ	สิ่งที่แนบมา: PBT (เสริมใยแก้ว), จอ LCD: อะคริลิค, พอร์ตความดัน: สแตนเลสสตีล (SUS303), ส่วนการติดตั้งเกลียว: ทองเหลือง (ชุบนิกเกิล), ส่วนสวิตช์: ยางซิลิโคน
วิธีการเชื่อมต่อ	Connector
ความยาวสายเคเบิล	ความยาวรวมสูงสุด 100 ม. 328.084 ฟุต (น้อยกว่า 30 ม. 98.425 ฟุตเมื่อสอดคล้องกับเครื่องหมาย CE) เป็นไปได้ด้วยสาย 0.3 มม. ²หรือมากกว่า
อุปกรณ์	CN-14A-C2 (สายเคเบิลเชื่อมต่อ 2 ม. 6.562 ฟุต ): 1 ชิ้น (ไม่รวมประเภทตัวเชื่อมต่อ M8 M8)

Product Number	DP-101-E-P
CE marking directive compliance	EMC Directive, RoHS Directive
Type of pressure	Gauge pressure
Rated pressure range	-100.0 to +100.0 kPa
Set pressure range	-101.0 to +101.0 kPa -1.030 to +1.030 kgf/cm² -1.010 to +1.010 bar -14.64 to +14.64 psi -757 to +757 mmHg -29.8 to 29.8 inHg
Pressure withstandability	500 kPa
Applicable fluid	Non-corrosive gas
Supply voltage	12 to 24 V DC ±10 % Ripple P-P 10 % or less
Power consumption	Normal operation : 720 mW or less (Current consumption 30 mA or less at 24 V supply voltage) ECO mode : 480 mW or less at STD (Current consumption 20 mA or less at 24 V supply voltage) 360 mW or less at FULL (Current consumption 15 mA or less at 24 V supply voltage)
Comparative output	PNP open-collector transistor - Maximum source current : 100 mA - Applied voltage : 30 V DC or less (between comparative output and +V) - Residual voltage : 2 V or less (at 100 mA source current)
Comparative output : Output operation	NO / NC (selectable by key operation)
Comparative output : Output modes	EASY mode / Hysteresis mode / Window comparator mode
Comparative output : Hysteresis	Minimum 1 digit (variable)(however, 2 digits when using psi unit)
Comparative output : Repeatability	±0.1 % F.S. (within ±2 digits)
Comparative output : Response time	2.5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1,000 ms, 5,000 ms, selectable by key operation
Comparative output : Short-circuit protection	Incorporated
External input	-
Analog voltage output	-
Analog current output	-
Display	4 digits + 4 digits 3-color LCD display (Display refresh rate : 250 ms, 500 ms, 1,000 ms, selectable by key operation)
Display : Displayable pressure range	-101.0 to +101.0 kPa -1.030 to +1.030 kgf/cm² -1.010 to +1.010 bar -14.64 to +14.64 psi -757 to +757 mmHg -29.8 to 29.8 inHg
Indicator	Orange LED (Comparative output 1 operation indicator, comparative output 2 operation indicator : Lights up when each comparative output is ON)
Protection	IP40 (IEC)
Ambient temperature	-10 to +50 +14 to +122 , Storage : -10 to +60 +14 to +140
Ambient humidity	35 to 85 % RH (No dew condensation or icing allowed), Storage : 35 to 85 % RH
Voltage withstandability	1,000 V AC for one min. between all supply terminals connected together and enclosure
Insulation resistance	50MΩ or more with 500 V DC megger between all supply terminals connected together and enclosure
Vibration resistance	10 to 500 Hz frequency, 3 mm 0.118 in double amplitude or maximum acceleration 196 m/s², in X, Y and Z directions for two hours each (when panel is mounted: 10 to 150Hz frequency, 0.75 mm 0.030 in amplitude or maximum acceleration 49 m/s², in X, Y and Z directions for two hours each)
Shock resistance	100 m/s² acceleration (10 G approx.) in X, Y and Z directions three times each
Temperature characteristics	Within ±0.5 % F.S. (at +20 +68 )
Pressure port	M5 female thread + G 1/8 male thread
Material	Enclosure : PBT (glass fiber reinforced), LCD display : Acrylic, Pressure port : Stainless steel (SUS303), Mounting threaded part : Brass (nickel plated), Switch part : Silicone rubber
Connecting method	Connector
Cable length	Total length up to 100 m 328.084 ft (less than 30 m 98.425 ft when conforming to CE marking) is possible with 0.3 mm², or more, cable
Weight	Net weight: 40 g approx., Gross weight: 130 g approx.
Accessories	CN-14A-C2 (Connector attached cable 2 m 6.562 ft): 1pc. (excluding M8 plug-in connector type)
